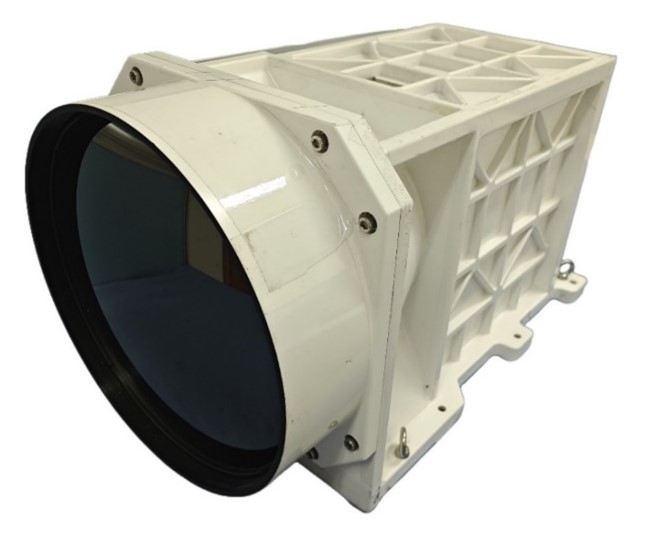

? ? ? ?高幀頻長波紅外相機采用700mm長焦距連續變焦光學系統，通過光纖接口實現對圖像、數據、指令等的高速傳輸，幀頻高達100/180Hz，采用全國產化航天級電子元器件，擁有良好氣密性，具備在海洋島礁環境條件下穩定工作的適應能力，能夠在不良氣象條件下對外界景物高速時敏目標進行探測、識別、跟蹤和瞄準。
?
?

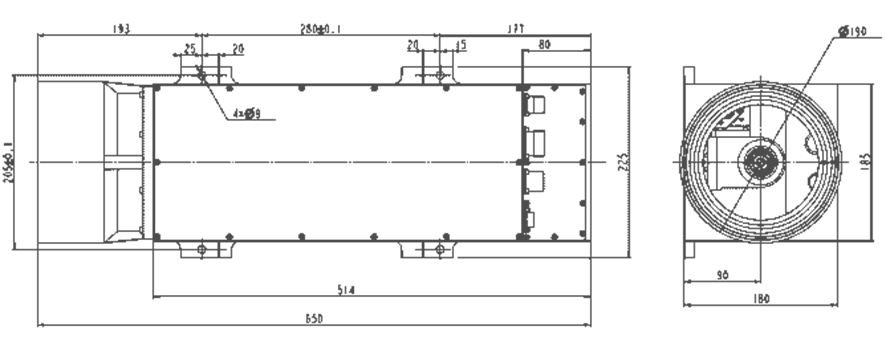

? ? ? ?長波紅外相機與外部的系統相連采用2個φ10銷釘進行高精度定位，用6顆M8螺釘進行緊固，保證了與系統連接的精度和強度。
? ? ? ?參考圖
?
?
? ? ? 主要技術指標
?

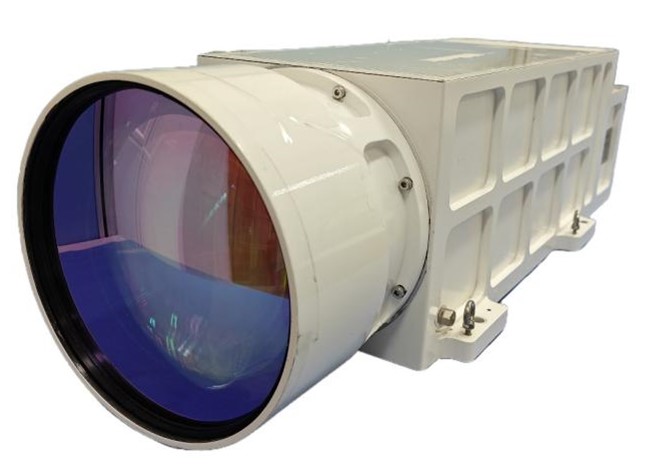

? ? ? ?高幀頻短波紅外相機采用1200mm長焦距28×大變倍比連續變焦光學系統。探測器有InGaAs非制冷型和MCT制冷型兩種備選型號。通過光纖接口實現對圖像、數據、指令等的高速傳輸，幀頻高達100/200Hz。采用國產化元器件。擁有良好的氣密性和三防設計，適應于高溫、高濕、鹽霧、霉菌使用環境條件。能夠在不良氣象條件下對外界高速時敏目標進行探測、識別、瞄準和跟蹤。也適用于森林火災探測預警，以及海上遠距離艦船目標探測、識別與跟蹤。其主要技術指標見附表。
?
?

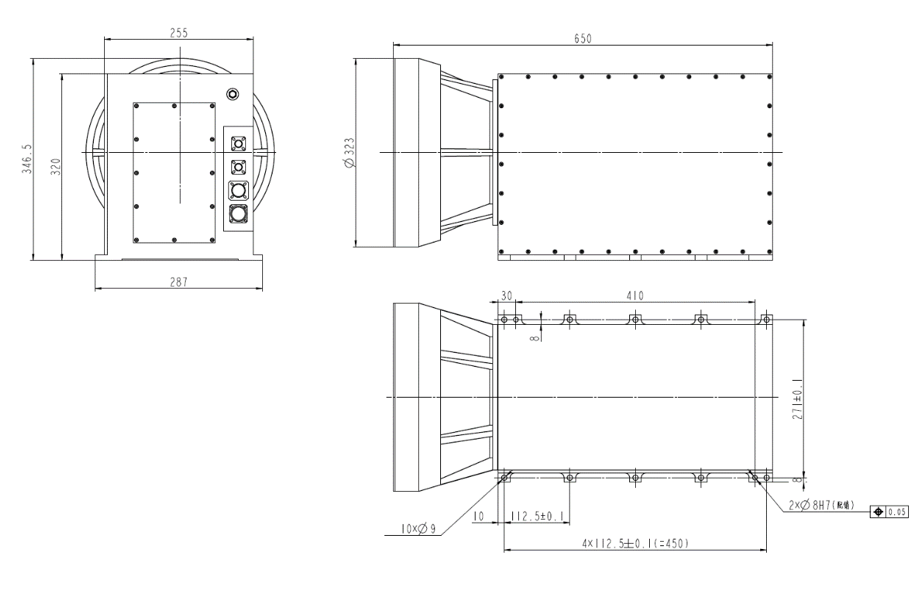

? ? ? ? 短波紅外相機與外部的系統相連采用2個φ10銷釘進行高精度定位，用6顆M10螺釘進行緊固，保證了與系統連接的精度和強度。相關的機械接口見下圖。
? ? ? ?參考圖
?
?

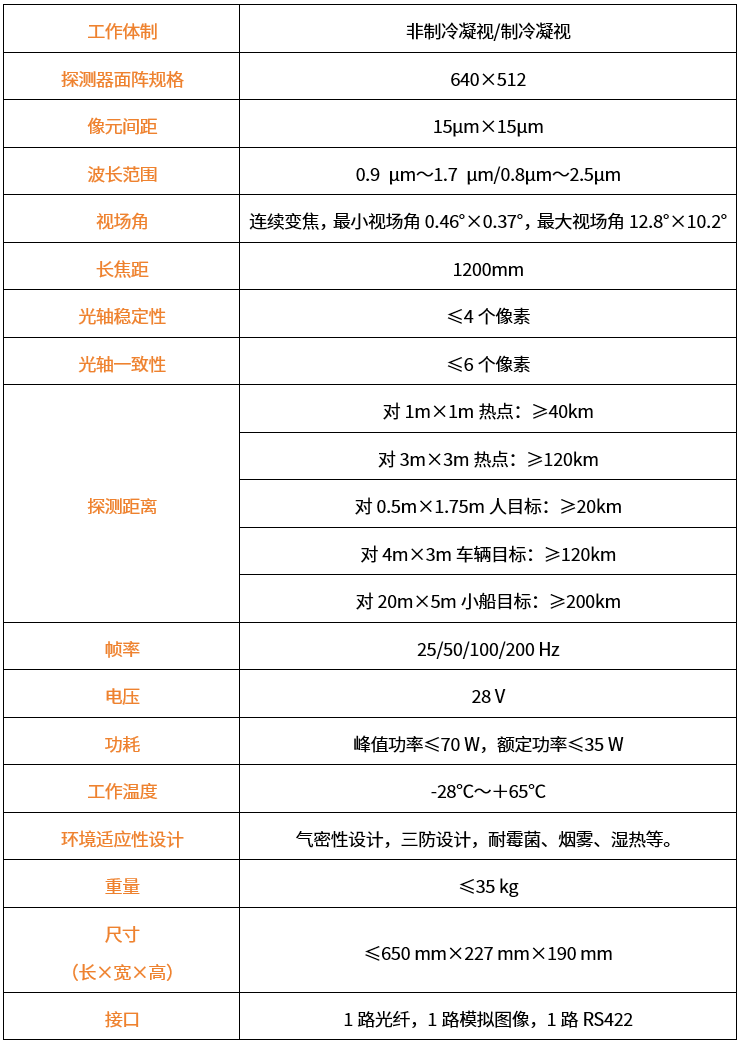

? ? ? ? 主要技術指標
?
?

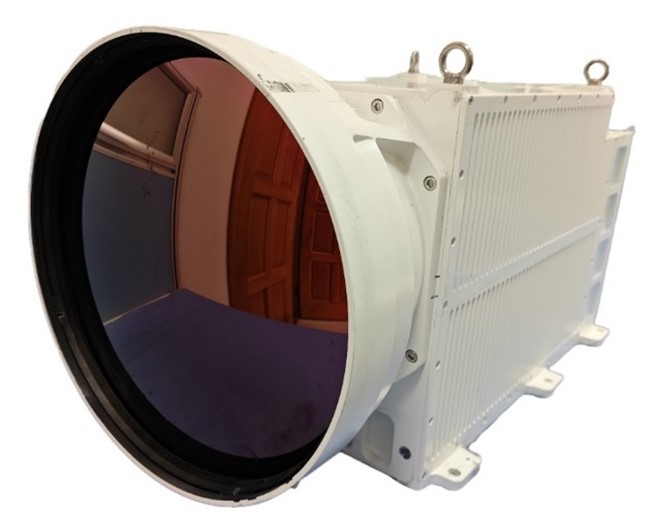

高幀頻中波紅外相機采用900mm長焦距10.5×變倍比連續變焦光學系統，國產制冷型1280×1024中波探測器，高性能成像電路組件，高精度的伺服機構，以及多種接口設計。通過光纖接口實現對圖像、數據、指令等的高速傳輸，還具有一路模擬視頻和一路RS422通訊?？煞謩e以幀頻25、50、100Hz輸出，最高幀頻達到100Hz。采用國產化元器件。擁有良好的氣密性和三防設計，適應于高溫、高濕、鹽霧、霉菌使用環境條件。能夠在不良氣象條件下對外界高速時敏目標進行探測、識別、瞄準和跟蹤。其主要技術指標見附表。

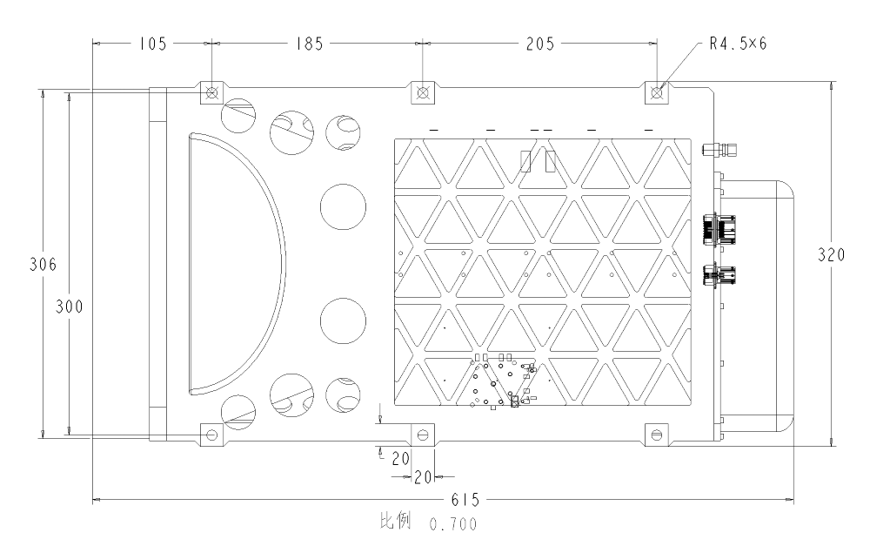

中波紅外相機與外部的系統相連采用2個φ10銷釘進行高精度定位，用10顆M8螺釘進行緊固，保證了與系統連接的精度和強度。相關機械接口見下圖。
參考圖
主要技術指標
